HPE MSA چیست؟ راهنمای انتخاب و کانفیگ استوریج HPE MSA
در زیرساختهای سازمانی، زمانی که تعداد سرورها افزایش پیدا میکند و سرویسهایی مانند VMware ESXi، Database، File Server، Application Server و سرویسهای حیاتی سازمان روی چند سرور اجرا میشوند، استفاده از Storage مستقل و اشتراکی میتواند معماری زیرساخت را بسیار انعطافپذیرتر کند.
یکی از شناختهشدهترین خانوادههای Storage در این حوزه، HPE MSA است.
HPE MSA یا HPE Modular Smart Array خانوادهای از استوریجهای ماژولار HPE است که برای ارائه Storage اشتراکی با تمرکز بر سادگی، قابلیت توسعه، Availability و هزینه مناسب طراحی شدهاند.
این Storageها میتوانند از طریق پروتکلهایی مانند Fibre Channel، iSCSI و SAS به سرورها متصل شوند و فضای ذخیرهسازی را بهصورت Block Storage در اختیار Hostها قرار دهند. در نسل جدید MSA، HPE مدلهایی مانند MSA 2070 و MSA 2072 را ارائه کرده است. :contentReference[oaicite:1]{index=1}
اما HPE MSA دقیقاً چه تفاوتی با هاردهای داخل سرور دارد؟ چه زمانی باید به جای RAID داخلی سرور از Storage خارجی استفاده کنیم؟ تفاوت MSA 2060، MSA 2062، MSA 2070 و MSA 2072 چیست؟ برای VMware کدام نوع اتصال مناسبتر است؟ و یک MSA را چگونه باید کانفیگ کرد؟
در این مقاله از کارو، این موارد را مرحلهبهمرحله بررسی میکنیم.
فهرست مطالب
- HPE MSA چیست؟
- Storage خارجی چه تفاوتی با Storage داخلی سرور دارد؟
- معماری HPE MSA چگونه است؟
- Controller در HPE MSA چه کاری انجام میدهد؟
- تفاوت HPE MSA با RAID Controller سرور
- انواع اتصال HPE MSA؛ FC، iSCSI و SAS
- HPE MSA 2060 چیست؟
- HPE MSA Gen7 چیست؟
- MSA 2070 و MSA 2072 چه تفاوتی دارند؟
- RAID در HPE MSA
- MSA-DP+ چیست؟
- راهنمای انتخاب Drive برای HPE MSA

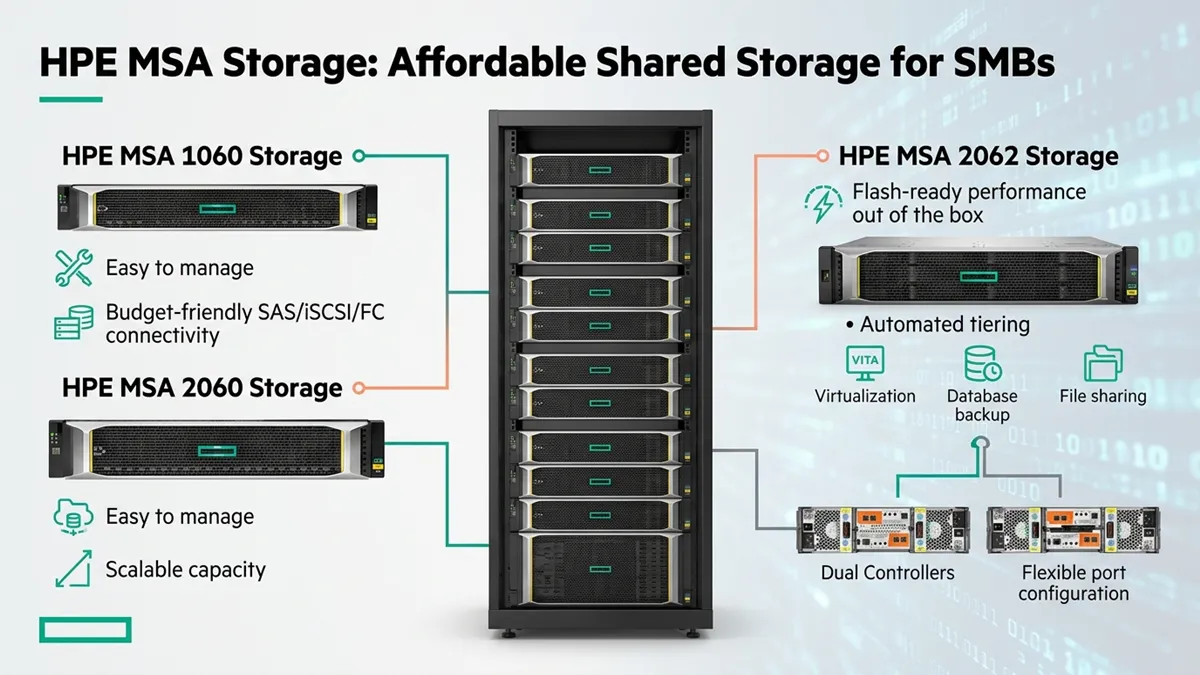

HPE MSA چیست؟
HPE MSA مخفف HPE Modular Smart Array است و یکی از خانوادههای Storage سازمانی HPE محسوب میشود.
MSA برخلاف RAID Controllerهای داخلی سرور، یک Storage مستقل است که درون رک قرار میگیرد و Storage را از طریق یک یا چند پروتکل ارتباطی در اختیار سرورها قرار میدهد.
در یک معماری معمول، چند سرور HPE ProLiant میتوانند به یک MSA متصل شوند و Storage مورد نیاز خود را از آن دریافت کنند.
این معماری برای محیطهای Virtualization بسیار کاربردی است؛ زیرا Storage دیگر وابسته به یک سرور خاص نیست و میتواند میان چند Host به اشتراک گذاشته شود.
HPE MSA چه نوع Storageای است؟
HPE MSA در دسته Block Storage قرار میگیرد.
این موضوع اهمیت زیادی دارد؛ زیرا MSA بهصورت معمول مانند یک File Server ساده عمل نمیکند که مستقیماً پوشههای اشتراکی SMB یا NFS را در اختیار کاربران قرار دهد.
در عوض، Storage میتواند Volume یا Logical Storage را در اختیار Host قرار دهد و سیستمعامل یا Hypervisor روی سرور از آن استفاده کند.
برای مثال در یک محیط VMware، یک Volume از MSA میتواند در اختیار Hostهای ESXi قرار گیرد و سپس بهعنوان Datastore مورد استفاده قرار گیرد؛ البته طراحی دقیق Datastore، Multipathing و پروتکل ارتباطی باید متناسب با معماری VMware انجام شود.
چرا از HPE MSA استفاده کنیم؟
یکی از مهمترین دلایل استفاده از MSA این است که Storage را از Compute جدا میکند.
در یک سرور مستقل، Driveهای داخلی و RAID Controller به همان سرور وابسته هستند. اما در معماری Shared Storage، چند Host میتوانند به یک Storage مرکزی متصل شوند.
این موضوع مزایایی مانند موارد زیر ایجاد میکند:
- اشتراک Storage میان چند Server
- افزایش انعطافپذیری زیرساخت
- مناسب برای Virtualization
- امکان توسعه ظرفیت Storage
- مدیریت متمرکز Storage
- پشتیبانی از چند نوع Drive
- امکان استفاده از Redundant Controller
- پشتیبانی از Snapshot و Replication در مدلها و لایسنسهای سازگار
برای نمونه، MSA Gen7 از دو Controller و معماری Active/Active پشتیبانی میکند و برای Host Connectivity بسته به مدل، گزینههایی مانند Fibre Channel، iSCSI و 12Gb SAS دارد.
معماری HPE MSA چگونه است؟
یک Storage MSA را میتوان از چند بخش اصلی تشکیلشده در نظر گرفت:
- Storage Controllers
- Drive Bays
- Storage Drives
- Host Ports
- Expansion Ports
- Power Supplies
- Management Interfaces
در نسلهای جدید MSA، طراحی معمولاً شامل دو Controller است که برای افزایش Availability در کنار یکدیگر فعالیت میکنند.
در MSA Gen7 هر Array دارای دو Controller است و هر Controller چهار Host Port دارد؛ بنابراین مجموعاً هشت Host Port در Array در دسترس است. HPE همچنین برای Gen7 از 48GB System Cache در هر Array و Cache Backup بدون باتری با استفاده از Supercapacitor و MMC استفاده میکند.
Controller در HPE MSA چه کاری انجام میدهد؟
Controller را میتوان یکی از مهمترین اجزای Storage MSA دانست.
Controller وظیفه مدیریت ارتباط میان Host و Driveها، پردازش عملیات Storage، مدیریت RAID، Cache و بسیاری از عملیات داخلی Storage را بر عهده دارد.
در معماریهای Redundant، وجود دو Controller باعث میشود در صورت خرابی یکی از Controllerها، سیستم بتواند از Controller دیگر برای ادامه فعالیت استفاده کند؛ البته نحوه Failover به معماری و تنظیمات Storage بستگی دارد.
در MSA Gen7، HPE از طراحی Dual Controller Active/Active استفاده میکند و هر دو Controller میتوانند در معماری Storage نقش داشته باشند.
تفاوت HPE MSA با RAID Controller سرور چیست؟
یکی از اشتباهات رایج هنگام طراحی زیرساخت، مقایسه مستقیم MSA با RAID Controller داخلی سرور است.
RAID Controller مانند HPE Smart Array برای مدیریت Driveهای متصل به همان Server طراحی شده است، در حالی که MSA یک Storage مستقل و Shared است که میتواند Storage را در اختیار چند Host قرار دهد.
| ویژگی | RAID Controller سرور | HPE MSA |
|---|---|---|
| محل قرارگیری | داخل Server | Storage مستقل |
| تعداد Host | معمولاً یک Server | چند Host |
| Storage Shared | خیر | بله |
| Controller Redundancy | وابسته به معماری Server | Dual Controller در مدلهای مربوطه |
| Expansion | محدود به معماری Server | قابل توسعه با Drive Enclosureهای سازگار |
| کاربرد متداول | Storage داخلی Server | Shared Storage سازمانی |
| Virtualization | مناسب | بسیار مناسب برای معماری Shared Storage |
انواع اتصال HPE MSA
یکی از مهمترین تصمیمها هنگام خرید MSA، انتخاب نوع Host Connectivity است.
MSA بسته به مدل میتواند از چند روش برای اتصال به Server پشتیبانی کند. مهمترین گزینهها عبارتاند از:
- Fibre Channel
- iSCSI
- SAS
Fibre Channel در HPE MSA
Fibre Channel یا FC یکی از فناوریهای سنتی و قدرتمند برای ایجاد SAN است.
در این معماری معمولاً Serverها از طریق HBAهای Fibre Channel و تجهیزات SAN Fabric به Storage متصل میشوند.
برای سازمانهایی که زیرساخت FC از قبل دارند یا به یک SAN اختصاصی با معماری مشخص نیاز دارند، MSAهای دارای FC میتوانند گزینه مناسبی باشند.
iSCSI در HPE MSA
در iSCSI، دستورات SCSI از طریق شبکه Ethernet منتقل میشوند.
مزیت مهم iSCSI این است که سازمان میتواند از زیرساخت Ethernet موجود برای اتصال Server به Storage استفاده کند.
در MSAهای جدید، مدلهایی با 10/25GbE iSCSI وجود دارند و برخی مدلها نیز از 10GBASE-T استفاده میکنند.
SAS در HPE MSA
در مدلهای دارای SAS، Storage از طریق SAS مستقیماً به Serverهای سازگار متصل میشود.
این معماری برای برخی محیطهای کوچکتر یا سناریوهایی که به SAN Fabric نیاز ندارند میتواند گزینه مناسبی باشد.
Fibre Channel یا iSCSI؛ کدام برای HPE MSA بهتر است؟
هیچ پاسخ یکسانی برای تمام سازمانها وجود ندارد.
اگر سازمان دارای زیرساخت Fibre Channel، FC Switch و HBAهای مربوطه باشد، انتخاب MSA با FC میتواند منطقی باشد.
اگر زیرساخت سازمان بر پایه Ethernet با سرعت مناسب طراحی شده باشد، iSCSI میتواند راهکار سادهتر و اقتصادیتری باشد.
| معیار | Fibre Channel | iSCSI |
|---|---|---|
| بستر ارتباطی | SAN Fabric | Ethernet |
| نیاز به FC Switch | معمولاً بله | خیر |
| HBA | FC HBA | NIC / CNA سازگار |
| پیچیدگی | بیشتر | معمولاً سادهتر |
| هزینه زیرساخت | معمولاً بیشتر | معمولاً اقتصادیتر |
| کاربرد | SAN سازمانی | Virtualization و Shared Storage |
HPE MSA 2060 چیست؟
HPE MSA 2060 یکی از Storageهای شناختهشده نسل MSA Gen6 است که برای محیطهای Small و Medium Business و برخی شعب و سازمانها طراحی شده است.
MSA 2060 یک Storage Hybrid و Flash-Ready است و میتواند از ترکیبی از SSD، Enterprise SAS HDD و Midline SAS HDD استفاده کند.
این مدل در پیکربندیهای SFF و LFF عرضه شده و از دو Controller Active/Active بهره میبرد.
MSA 2060 بسته به مدل Controller از 16Gb Fibre Channel، 10/25GbE iSCSI یا 12Gb SAS پشتیبانی میکند.

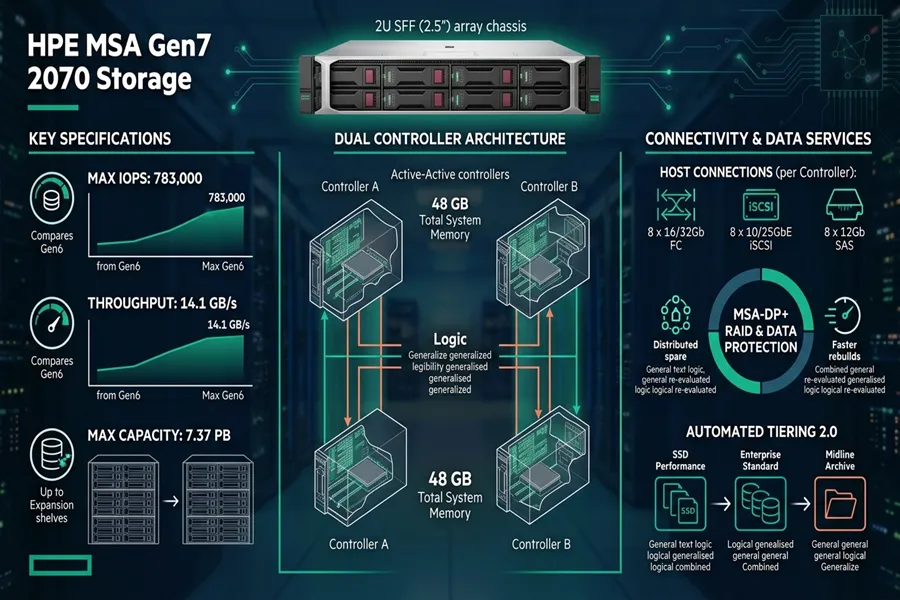

HPE MSA Gen7 چیست؟
HPE MSA Gen7 نسل جدیدتر خانواده MSA است که نسبت به نسل قبلی با تمرکز بر Performance، ظرفیت، مدیریت سادهتر و قابلیتهای جدید Storage ارائه شده است.
در سبد Gen7 فعلی HPE، مدلهایی مانند MSA 2070 و MSA 2072 قرار دارند.
HPE اعلام کرده که MSA Gen7 نسبت به نسل قبلی تا 2 برابر IOPS تصادفی بیشتر و تا 30 درصد Bandwidth ترتیبی بیشتر ارائه میکند. این ارقام باید بهعنوان ارقام اعلامشده توسط HPE و در شرایط تست مربوط به سازنده در نظر گرفته شوند.
MSA 2070 و MSA 2072 چه تفاوتی دارند؟
هر دو مدل در خانواده HPE MSA Gen7 قرار دارند، اما نحوه عرضه و Bundle آنها متفاوت است.
MSA 2070 در مدلهای مختلف FC، iSCSI و SAS و در شاسیهای SFF و LFF عرضه میشود. MSA 2072 نیز در خانواده Gen7 بهعنوان مدل Hybrid-Flash Bundle ارائه شده است.
| ویژگی | HPE MSA 2070 | HPE MSA 2072 |
|---|---|---|
| نسل | Gen7 | Gen7 |
| نوع | Storage Array | Hybrid-Flash Bundle |
| Controller | Dual Controller | Dual Controller |
| Host Connectivity | FC / iSCSI / SAS بسته به مدل | بسته به Bundle و مدل |
| کاربرد | پیکربندی انعطافپذیر | راهکار Hybrid-Flash آمادهتر |
RAID در HPE MSA
مانند بسیاری از Storageهای Enterprise، در HPE MSA نیز حفاظت اطلاعات و سازماندهی Driveها اهمیت زیادی دارد.
MSA Gen7 از RAID Levelهای مختلفی مانند RAID 0، RAID 1، RAID 5، RAID 6 و RAID 10 پشتیبانی میکند و همچنین فناوری اختصاصی MSA-DP+ را ارائه میدهد.
انتخاب RAID باید بر اساس Workload، ظرفیت، Performance مورد نیاز و سطح تحمل خرابی انجام شود.
| RAID | مزیت اصلی | کاربرد کلی |
|---|---|---|
| RAID 0 | Performance | سناریوهای خاص؛ بدون Redundancy |
| RAID 1 | Mirroring | ظرفیت پایینتر با Redundancy بالا |
| RAID 5 | تعادل ظرفیت و Redundancy | Workload عمومی |
| RAID 6 | تحمل خرابی دو Drive | ظرفیتهای بالا و حساس |
| RAID 10 | Performance + Redundancy | Workloadهای I/O محور |
| MSA-DP+ | Data Protection و Rebuild بهینه | پیکربندیهای MSA Virtual Storage |
MSA-DP+ چیست؟
MSA-DP+ یکی از فناوریهای مهم در Storageهای HPE MSA است.
MSA-DP+ یک معماری Data Protection است که برای ایجاد تعادل مناسب میان Performance، ظرفیت و تحمل خرابی طراحی شده است.
از قابلیتهای مهم آن میتوان به Integrated Sparing، Rebuild سریعتر و Incremental Disk Group Expansion اشاره کرد.
در MSA-DP+، مفهوم Spare با Hot Spare سنتی یکسان نیست؛ سیستم بخشی از ظرفیت Drive Group را بهصورت Spare Capacity مدیریت میکند. این موضوع یکی از تفاوتهای مهم MSA-DP+ با RAIDهای سنتی است.
چه نوع Driveهایی در HPE MSA استفاده میشوند؟
یکی از مزیتهای MSA، امکان استفاده از انواع مختلف Driveهای Enterprise متناسب با مدل Storage است.
در نسل MSA Gen7، گزینههایی شامل SSD، Enterprise SAS HDD و Midline SAS HDD وجود دارد. :contentReference[oaicite:12]{index=12}
Driveهای SFF و LFF نیز بسته به مدل Storage و Enclosure قابل استفاده هستند.
| نوع Drive | کاربرد کلی |
|---|---|
| Enterprise SAS HDD 10K | Performance متعادل و Workload سازمانی |
| Midline SAS HDD 7.2K | ظرفیت بالا با هزینه کمتر |
| Enterprise SAS SSD | Performance و IOPS بالا |
HPE MSA SFF یا LFF؛ کدام را انتخاب کنیم؟
MSA در شاسیهای SFF و LFF عرضه میشود.
SFF معمولاً فضای بیشتری برای تعداد Drive در همان ارتفاع Rack فراهم میکند و برای محیطهایی که Performance و تعداد Drive اهمیت دارد مناسبتر است.
LFF معمولاً امکان استفاده از Driveهای ظرفیت بالاتر را فراهم میکند و برای Storageهایی که ظرفیت به ازای هزینه اهمیت بیشتری دارد میتواند گزینه مناسبی باشد.
در MSA Gen7، شاسی 2U میتواند بسته به مدل شامل 24 Drive Bay از نوع SFF یا 12 Drive Bay از نوع LFF باشد. همچنین امکان افزودن Expansion Enclosureهای سازگار وجود دارد.
آیا HPE MSA برای VMware ESXi مناسب است؟
بله. HPE MSA یکی از گزینههای مناسب برای ایجاد Shared Storage در محیطهای Virtualization است و میتواند برای معماریهایی که چند Host به Storage مرکزی متصل هستند مورد استفاده قرار گیرد.
برای مثال، در یک محیط VMware میتوان چند سرور HPE ProLiant را به MSA متصل کرد و Storage را میان Hostها ارائه کرد.
اما Performance نهایی فقط به خود MSA وابسته نیست. طراحی Network یا SAN Fabric، نوع اتصال، Multipathing، HBA یا NIC، RAID، نوع Drive و Workload ماشینهای مجازی همگی تأثیرگذار هستند.
HPE MSA برای چه سازمانهایی مناسب است؟
MSA معمولاً برای سازمانهایی مناسب است که به یک Storage اشتراکی Enterprise با هزینه و پیچیدگی کمتر نسبت به برخی Storageهای رده بالاتر نیاز دارند.
- شرکتهای متوسط و بزرگ
- محیطهای VMware و Virtualization
- سازمانهایی با چند Server
- Database Serverها
- Application Serverها
- دفاتر مرکزی و شعب
- زیرساختهای Backup و Secondary Storage
- محیطهایی که نیاز به Shared Storage دارند
در بخش دوم مقاله چه مواردی را بررسی میکنیم؟
در بخش دوم وارد قسمت عملیتر طراحی و خرید HPE MSA میشویم و موارد زیر را بررسی خواهیم کرد:
- راهنمای انتخاب HPE MSA بر اساس تعداد Server
- انتخاب ظرفیت Storage
- انتخاب SSD یا SAS HDD
- انتخاب SFF یا LFF
- انتخاب Fibre Channel یا iSCSI
- طراحی RAID و MSA-DP+
- Pool، Disk Group و Volume در HPE MSA
- Thin Provisioning
- Snapshot و Replication
- Expansion Enclosure
- Multipathing در VMware
- نمونه کانفیگ HPE MSA برای یک شرکت متوسط
- اشتباهات رایج هنگام خرید MSA
- جمعبندی و FAQ
راهنمای انتخاب HPE MSA بر اساس نیاز سازمان
انتخاب HPE MSA فقط به ظرفیت Storage محدود نمیشود. برای انتخاب صحیح باید همزمان چند عامل مانند تعداد Serverها، نوع Workload، ظرفیت مورد نیاز، نوع Drive، نوع اتصال، Performance، سطح Availability و امکان توسعه آینده را بررسی کرد.
بهعنوان مثال، یک شرکت با سه Server VMware و چند ماشین مجازی ممکن است به یک MSA با SSD و اتصال 10/25GbE iSCSI نیاز داشته باشد؛ در حالی که یک سازمان دارای زیرساخت SAN ممکن است MSA با Fibre Channel را ترجیح دهد.
بنابراین قبل از خرید باید ابتدا معماری کلی Storage مشخص شود.
HPE MSA 2070 یا MSA 2072؛ کدام را انتخاب کنیم؟
در نسل فعلی MSA، مدلهای HPE MSA 2070 و HPE MSA 2072 از گزینههای مهم هستند.
MSA 2070 به شکل Configurable Array عرضه میشود و میتوان Driveها و نوع Connectivity را متناسب با نیاز انتخاب کرد. HPE این مدل را در نسخههای Fibre Channel، 10/25GbE iSCSI و 12Gb SAS و در شاسیهای SFF و LFF ارائه میکند.
MSA 2072 نیز در خانواده Gen7 قرار دارد و بهعنوان یک Hybrid-Flash Array عرضه میشود. بنابراین هنگام خرید باید به نوع Bundle و Driveهای همراه آن توجه کرد.
| معیار | MSA 2070 | MSA 2072 |
|---|---|---|
| نسل | Gen7 | Gen7 |
| نوع محصول | Configurable Storage Array | Hybrid-Flash Array |
| انعطافپذیری در انتخاب Drive | بسیار بالا | وابسته به Bundle |
| مناسب برای | طراحی سفارشی Storage | پیکربندی Hybrid-Flash |
| FC | بسته به مدل | بسته به مدل |
| iSCSI | بسته به مدل | بسته به مدل |
| SAS | بسته به مدل | بسته به مدل |
بنابراین نمیتوان گفت MSA 2072 همیشه بهتر از MSA 2070 است؛ انتخاب صحیح به نوع Workload و کانفیگ مورد نیاز بستگی دارد.
HPE MSA SFF یا LFF؟
یکی از اولین تصمیمها در زمان خرید MSA، انتخاب شاسی SFF یا LFF است.
اگر هدف شما افزایش تعداد Drive، استفاده از SSDهای Enterprise و ایجاد IOPS بالاتر باشد، SFF معمولاً انعطاف بیشتری ایجاد میکند.
اگر ظرفیت بالا با تعداد Drive کمتر اولویت اصلی باشد، LFF میتواند انتخاب مناسبی باشد.
| ویژگی | SFF | LFF |
|---|---|---|
| اندازه Drive | 2.5 اینچ | 3.5 اینچ |
| تعداد Bay در شاسی 2U Gen7 | 24 Bay | 12 Bay |
| تراکم Drive | بیشتر | کمتر |
| مناسب برای SSD | بسیار مناسب | محدودتر |
| تمرکز اصلی | Performance و Density | Capacity |
در MSA Gen7، شاسیهای 2U در نسخههای SFF با 24 Drive Bay و LFF با 12 Drive Bay عرضه میشوند و امکان توسعه با Enclosureهای سازگار نیز وجود دارد.
انتخاب HDD یا SSD برای HPE MSA
نوع Drive یکی از مهمترین عوامل تعیینکننده Performance و هزینه Storage است.
برای Workloadهای عمومی و ظرفیتمحور، Enterprise SAS HDD میتواند انتخاب مناسبی باشد؛ اما برای Database، Virtualization با I/O بالا و Applicationهایی که به IOPS زیاد نیاز دارند، SSD انتخاب مناسبتری است.
در MSA Gen7 امکان استفاده از HDD و SSD وجود دارد و حتی معماریهای Hybrid و Automated Tiering نیز پشتیبانی میشوند.
MSA Hybrid Storage چیست؟
یکی از مزیتهای معماری MSA امکان استفاده از ترکیب Driveهای مختلف است.
در یک محیط Hybrid میتوان از HDD برای نگهداری حجم زیادی از داده و از SSD برای افزایش Performance استفاده کرد.
HPE MSA Gen7 از Automated Tiering پشتیبانی میکند و میتواند دادهها را بر اساس الگوی دسترسی میان Tierهای مختلف مدیریت کند.
این معماری میتواند برای سازمانی مناسب باشد که همزمان به ظرفیت بالا و Performance مناسب نیاز دارد اما نمیخواهد کل Storage را با SSDهای گرانقیمت پر کند.
MSA-DP+ یا RAID سنتی؟
یکی از مهمترین تصمیمها در زمان طراحی MSA انتخاب نوع Data Protection است.
HPE MSA از RAIDهای سنتی مانند RAID 1، RAID 5، RAID 6 و RAID 10 پشتیبانی میکند، اما MSA-DP+ نیز یک گزینه مهم برای Virtual Storage است.
MSA-DP+ از قابلیتهایی مانند Integrated Sparing، Rebuild سریعتر و Incremental Disk Group Expansion استفاده میکند.
| نوع | مزیت اصلی | سناریوی مناسب |
|---|---|---|
| RAID 5 | استفاده مناسب از ظرفیت | Workload عمومی |
| RAID 6 | تحمل خرابی دو Drive | Storageهای ظرفیت بالا |
| RAID 10 | Performance بالا | Database و I/O سنگین |
| MSA-DP+ | Protection و مدیریت انعطافپذیرتر | Virtual Storage |
برای بسیاری از پیکربندیهای جدید MSA، بررسی MSA-DP+ در کنار RAIDهای سنتی میتواند انتخاب منطقیتری باشد؛ اما انتخاب نهایی باید بر اساس Workload انجام شود.
Pool در HPE MSA چیست؟
در معماری Virtual Storage، Driveها میتوانند در قالب Pool سازماندهی شوند.
در MSA Gen7 حداکثر دو Pool قابل تعریف است و هر Pool ظرفیت Addressable بسیار بالایی دارد. همچنین Virtual Disk Group میتواند در چند Enclosure گسترش پیدا کند.
برای طراحی ساده، میتوان Poolها را به شکل منطقی برای Workloadهای متفاوت تقسیم کرد.
برای مثال:
- Pool A: ماشینهای مجازی و Applicationها
- Pool B: Backup، File و دادههای ظرفیتمحور
البته الزام نیست که هر سازمان حتماً دو Pool داشته باشد و طراحی باید متناسب با ظرفیت و Workload انجام شود.
Volume در HPE MSA چیست؟
پس از ایجاد Pool و Disk Group، Storage باید بهصورت Volume در اختیار Host قرار گیرد.
Volume را میتوان بهعنوان یک فضای Logical Storage در نظر گرفت که به Host یا Host Group ارائه میشود.
در محیط VMware، این Volume میتواند پس از انجام تنظیمات لازم بهعنوان Storage مورد استفاده قرار گیرد.
در طراحی Enterprise بهتر است Volumeها بر اساس Workload و نیازهای عملیاتی تقسیم شوند و یک Volume بسیار بزرگ بدون دلیل ایجاد نشود.
Thin Provisioning در HPE MSA چیست؟
Thin Provisioning به شما اجازه میدهد ظرفیت Logical بیشتری را در اختیار Host قرار دهید بدون اینکه تمام ظرفیت فیزیکی از ابتدا مصرف شده باشد.
برای مثال، میتوان یک Volume با ظرفیت Logical برابر 10TB ایجاد کرد، در حالی که در ابتدای کار فقط بخشی از این ظرفیت واقعاً روی Driveها مصرف شده است.
این قابلیت باعث استفاده بهینهتر از Storage میشود، اما باید بهصورت مستمر Capacity Monitoring انجام شود تا Pool در اثر مصرف بیش از حد ظرفیت دچار مشکل نشود.
Snapshot در HPE MSA چیست؟
Snapshot یک Point-in-Time Copy از داده است که برای سناریوهایی مانند Recovery سریع، تست و برخی فرآیندهای Backup میتواند استفاده شود.
در MSA Gen7، 64 Snapshot بهصورت استاندارد ارائه میشود و امکان افزایش ظرفیت Snapshot تا 512 مورد با Advanced Data Services Suite وجود دارد؛ MSA 2072 نیز این قابلیت 512 Snapshot را در Bundle خود دارد.
Snapshot را نباید با Backup کامل اشتباه گرفت. Snapshot بیشتر برای Recovery سریع و ایجاد نسخههای Point-in-Time کاربرد دارد و باید در کنار یک سیاست Backup واقعی استفاده شود.
Replication در HPE MSA
در سازمانهایی که Availability و Disaster Recovery اهمیت بالایی دارد، Replication میتواند نقش مهمی داشته باشد.
MSA از قابلیتهای Remote Snapshot و Array-based Asynchronous Replication در پیکربندیهای سازگار پشتیبانی میکند.
با استفاده از Replication میتوان دادهها را به Storage دیگری منتقل کرد تا در صورت وقوع خرابی جدی در سایت اصلی، امکان بازیابی از سایت دوم وجود داشته باشد.
اتصال HPE MSA به VMware ESXi
یکی از کاربردهای مهم MSA، ایجاد Shared Storage برای VMware vSphere است.
یک معماری معمول میتواند به این شکل باشد:
- چند سرور HPE ProLiant بهعنوان ESXi Host
- دو یا چند مسیر فیزیکی از هر Host به Storage
- دو Controller در MSA
- دو Switch مجزا برای Storage Network یا SAN Fabric
- ارائه Volume از MSA به Hostها
- فعالسازی Multipathing
- ساخت Datastore در VMware
Multipathing در HPE MSA چیست؟
یکی از مهمترین نکات در اتصال VMware ESXi به MSA، استفاده صحیح از Multipathing است.
هدف Multipathing این است که Host چند مسیر مستقل به Storage داشته باشد. در صورت خرابی یک مسیر، VMware میتواند از مسیر دیگری استفاده کند.
این موضوع علاوه بر افزایش Availability، میتواند در شرایط مناسب باعث استفاده بهتر از مسیرهای Storage شود.
HPE در مستندات VMware برای MSA به استفاده از چند مسیر و Multipathing اشاره میکند و MSA و vSphere از Path Policyهایی مانند Fixed، MRU و Round Robin پشتیبانی میکنند.
در مستندات HPE برای VMware، استفاده از Round Robin برای Load Balancing مسیرها توصیه شده است.
نمونه کانفیگ HPE MSA برای ۳ سرور VMware
فرض کنیم یک شرکت دارای سه Server HPE ProLiant است و روی هر Server چند ماشین مجازی VMware اجرا میشود.
برای این سناریو میتوان یک معماری نمونه مانند زیر در نظر گرفت:
| قطعه | کانفیگ پیشنهادی |
|---|---|
| Storage | HPE MSA 2070 |
| Chassis | SFF |
| Controller | Dual Controller |
| Connectivity | 10/25GbE iSCSI |
| Drive | Enterprise SSD |
| Protection | MSA-DP+ یا RAID متناسب با Workload |
| ESXi Host | 3 عدد |
| Storage Network | Redundant |
| Multipathing | فعال |
این فقط یک نمونه طراحی است و انتخاب نهایی ظرفیت SSD، تعداد Drive و نوع RAID باید بر اساس IOPS، ظرفیت مورد نیاز، میزان رشد داده و Workload واقعی انجام شود.
نمونه کانفیگ اقتصادیتر با HDD
اگر سازمان بیشتر به ظرفیت نیاز داشته باشد و Workload آن I/O سنگین نباشد، میتوان از Enterprise SAS HDD یا Midline SAS HDD استفاده کرد.
برای مثال:
| قطعه | نمونه انتخاب |
|---|---|
| Storage | HPE MSA 2070 LFF |
| Controller | Dual Controller |
| Connectivity | 10/25GbE iSCSI |
| Drive | Enterprise/Midline SAS HDD |
| Protection | RAID 6 یا MSA-DP+ |
| Application | File Server / Backup / Archive |
این نوع معماری میتواند برای دادههای ظرفیتمحور مناسبتر باشد، در حالی که برای Database یا Virtualization با IOPS بالا بهتر است معماری SSD نیز بررسی شود.
نمونه کانفیگ Hybrid برای سازمان متوسط
در یک محیط سازمانی متوسط ممکن است ترکیب HDD و SSD بهترین تعادل میان Performance و Capacity را ایجاد کند.
در چنین معماریای میتوان:
- SSD را برای Workloadهای حساس به Performance
- HDD را برای دادههای ظرفیتمحور
- Automated Tiering را برای مدیریت Placement داده
- Snapshot را برای Recovery سریع
- Replication را برای Disaster Recovery
در MSA Gen7، Automated Tiering و SSD Read Cache از قابلیتهای Virtual Storage هستند.
iSCSI یا Fibre Channel برای VMware؟
اگر سازمان شما از قبل SAN مبتنی بر Fibre Channel دارد، انتخاب FC میتواند منطقی باشد.
اما اگر زیرساخت Ethernet با ظرفیت مناسب در اختیار دارید، MSA با 10/25GbE iSCSI میتواند معماری سادهتر و اقتصادیتری ایجاد کند.
در هر دو حالت، طراحی Redundant بسیار مهم است.
نباید تمام Hostها را از طریق یک Switch یا یک مسیر به Storage متصل کرد؛ زیرا در این حالت یک نقطه خرابی میتواند کل Shared Storage را تحت تأثیر قرار دهد.
اشتباهات رایج هنگام خرید HPE MSA
۱. انتخاب Storage فقط بر اساس ظرفیت
مثلاً خرید یک MSA با 50TB ظرفیت بدون محاسبه IOPS و Throughput میتواند باعث شود ظرفیت کافی داشته باشید اما Performance مورد نیاز Applicationها تأمین نشود.
۲. بیتوجهی به نوع Controller
نوع Host Connectivity باید از ابتدا مشخص شود. خرید MSA با FC زمانی که زیرساخت FC ندارید، میتواند هزینههای اضافی برای HBA و SAN Switch ایجاد کند.
۳. نادیده گرفتن Multipathing
اتصال یک مسیر به Storage، بخش مهمی از مزیت Shared Storage و Redundancy را از بین میبرد.
۴. استفاده از یک Storage Network
برای محیطهای حساس، بهتر است Storage Network بهصورت Redundant طراحی شود.
۵. اشتباه گرفتن Snapshot با Backup
Snapshot جایگزین Backup مستقل نیست و نباید تنها مکان نگهداری نسخه پشتیبان اطلاعات باشد.
۶. عدم توجه به رشد آینده
هنگام انتخاب MSA باید Growth Rate دادهها نیز محاسبه شود. Storage نباید دقیقاً برای نیاز امروز خریداری شود.
قبل از خرید HPE MSA چه اطلاعاتی باید داشته باشیم؟
برای انتخاب دقیق MSA بهتر است اطلاعات زیر مشخص باشند:
- تعداد Serverها
- تعداد VMها
- ظرفیت فعلی Storage
- رشد سالانه اطلاعات
- IOPS مورد نیاز
- Sequential Throughput
- نوع Database یا Application
- نوع Hypervisor
- FC یا iSCSI بودن زیرساخت
- تعداد Switchهای Storage
- نوع HBA یا NIC
- نیاز به Snapshot
- نیاز به Replication
- سطح Availability مورد انتظار
- بودجه
چگونه ظرفیت واقعی HPE MSA را محاسبه کنیم؟
یکی از اشتباهات رایج این است که ظرفیت اسمی Driveها را با ظرفیت قابل استفاده Storage یکی بدانیم.
برای مثال اگر چند Drive با ظرفیت مشخص در Storage نصب شوند، بخشی از ظرفیت به دلیل RAID یا Data Protection، Metadata و سایر سربارهای Storage قابل استفاده مستقیم نخواهد بود.
بنابراین محاسبه باید بر اساس Usable Capacity انجام شود، نه Raw Capacity.
همچنین باید فضای مورد نیاز برای رشد آینده، Snapshot و در صورت نیاز Spare Capacity نیز در طراحی لحاظ شود.
آیا HPE MSA برای شرکتهای کوچک مناسب است؟
بله، اما همیشه اقتصادیترین انتخاب نیست.
اگر یک شرکت تنها یک Server دارد و نیاز آن فقط چند هارد داخلی است، خرید Storage خارجی ممکن است هزینه اضافی ایجاد کند.
اما اگر سازمان چند Server داشته باشد و بخواهد Storage را بین Hostها به اشتراک بگذارد، MSA میتواند ارزش بسیار بیشتری پیدا کند.
به همین دلیل، قبل از خرید باید مشخص شود که آیا سازمان واقعاً به Shared Storage نیاز دارد یا خیر.
HPE MSA برای چه Workloadهایی مناسب است؟
| Workload | تناسب با MSA |
|---|---|
| VMware Virtualization | بسیار مناسب |
| Database | مناسب با طراحی صحیح Drive و RAID |
| File Server | مناسب |
| Application Server | مناسب |
| Backup Repository | مناسب |
| Archive | مناسب |
| High-end Enterprise SAN | باید نیازمندیها دقیق بررسی شود |
جمعبندی؛ آیا HPE MSA انتخاب مناسبی است؟
HPE MSA یکی از راهکارهای مهم HPE برای ایجاد Shared Storage سازمانی است و میتواند بین سرورهای Compute و فضای ذخیرهسازی یک لایه مستقل ایجاد کند.
مزیت اصلی MSA این است که Storage دیگر به یک Server خاص وابسته نیست و چند Host میتوانند از منابع Storage مشترک استفاده کنند.
در نسل جدید، مدلهایی مانند HPE MSA 2070 و MSA 2072 با گزینههای مختلف Fibre Channel، iSCSI و SAS عرضه میشوند و از فناوریهایی مانند MSA-DP+، Automated Tiering، Thin Provisioning و Snapshot پشتیبانی میکنند.
برای محیط VMware نیز طراحی صحیح Multipathing، مسیرهای Redundant و Storage Network اهمیت بسیار زیادی دارد. HPE در راهنمای VMware خود بر استفاده از چند مسیر و Multipathing تأکید کرده است.
بنابراین انتخاب HPE MSA نباید صرفاً بر اساس ظرفیت یا قیمت انجام شود؛ بلکه باید کل معماری شامل Controller، Drive، RAID، Connectivity، Network، Multipathing، Snapshot، Replication و رشد آینده در نظر گرفته شود.
سوالات متداول درباره HPE MSA
HPE MSA چیست؟
HPE MSA خانوادهای از Storageهای ماژولار HPE است که برای ارائه Shared Block Storage به Serverها و محیطهای Virtualization طراحی شده است.
HPE MSA 2070 چیست؟
MSA 2070 یکی از مدلهای نسل هفتم MSA است که در نسخههای مختلف Fibre Channel، iSCSI و SAS و در شاسیهای SFF و LFF عرضه میشود.
تفاوت MSA 2070 و MSA 2072 چیست؟
هر دو متعلق به Gen7 هستند، اما MSA 2070 به شکل Configurable Array عرضه میشود و MSA 2072 بهعنوان Hybrid-Flash Array ارائه شده است.
آیا HPE MSA برای VMware مناسب است؟
بله. MSA میتواند بهعنوان Shared Storage برای محیطهای VMware استفاده شود. طراحی صحیح Multipathing و Redundancy برای دستیابی به Availability و Performance مناسب ضروری است.
HPE MSA بهتر است یا Storage داخلی سرور؟
اگر تنها یک Server دارید، Storage داخلی ممکن است کافی باشد؛ اما اگر چند Server دارید و به Shared Storage، Redundancy و مدیریت متمرکز نیاز دارید، MSA گزینه بسیار مناسبتری است.
MSA-DP+ چیست؟
MSA-DP+ فناوری Data Protection در MSA است که قابلیتهایی مانند Integrated Sparing، Rebuild سریعتر و Incremental Disk Group Expansion را ارائه میکند.
HPE MSA از iSCSI پشتیبانی میکند؟
بله. در نسلهای مختلف MSA مدلهایی با iSCSI ارائه شدهاند و MSA 2070 نیز در نسخههای 10/25GbE iSCSI و 10GBASE-T iSCSI موجود است.
برای انتخاب و کانفیگ HPE MSA مشاوره بگیرید
انتخاب Storage مناسب برای سازمان تنها با مشخص کردن ظرفیت انجام نمیشود. نوع Drive، RAID، Controller، نوع اتصال، تعداد Hostها، IOPS، Throughput، Virtualization، Backup و نیازهای آینده همگی باید در طراحی لحاظ شوند.
کارو با تمرکز بر راهکارهای Server و Storage میتواند در انتخاب و تأمین تجهیزات HPE متناسب با نیاز سازمان، از جمله HPE MSA، سرورهای HPE ProLiant، Enterprise SSD، SAS HDD و تجهیزات شبکه Storage به شما کمک کند.
برای دریافت مشاوره تخصصی، مشخصات سرورهای فعلی، تعداد کاربران، ظرفیت مورد نیاز و نوع Workload خود را در اختیار کارشناسان کارو قرار دهید تا مناسبترین معماری Storage پیشنهاد شود.
